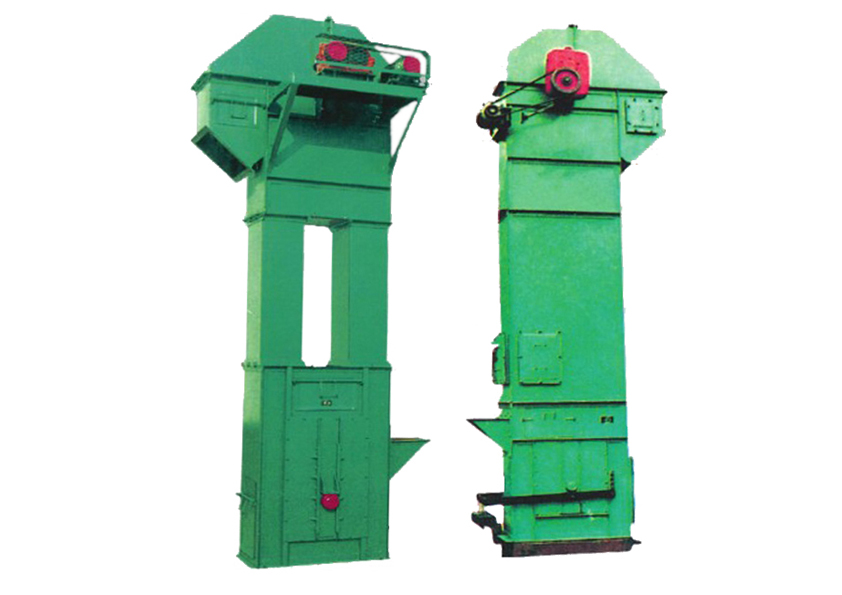

一、TD型斗式提升機基本結構:
TD型斗式提升機由運行部分(料斗與牽引膠帶)、帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成。TD型斗式提升機適用于向上輸送松散密度ρ<1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。
二、TD型斗式提升機結構形式
傳動裝置有兩種形式,分別配有YZ型減速器、ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了提升機傳動平臺、聯軸器等,使其結構緊湊、重量輕,而且提升機內部帶有異型輥逆止器,逆止可靠。該減速器噪音低,運轉平穩,并隨主軸浮動,可減少安裝應力。
三、TD型斗式提升機特點:
1、驅動功率小。采用流入式喂料、誘導式卸料、大容量的料斗密集型布置,在物料提升時幾乎無回料和挖料現象,因此無效功率少。
2、提升范圍廣。這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料,密封性好,環境污染少。
3、運行可靠。先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升度高,提升機運行平穩,因此可達到較高的提升高度。
4、使用壽命長。提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。
TD型斗式提升機由運行部分(料斗與牽引膠帶)、帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成。TD型斗式提升機適用于向上輸送松散密度ρ<1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。
二、TD型斗式提升機結構形式
傳動裝置有兩種形式,分別配有YZ型減速器、ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了提升機傳動平臺、聯軸器等,使其結構緊湊、重量輕,而且提升機內部帶有異型輥逆止器,逆止可靠。該減速器噪音低,運轉平穩,并隨主軸浮動,可減少安裝應力。
三、TD型斗式提升機特點:
1、驅動功率小。采用流入式喂料、誘導式卸料、大容量的料斗密集型布置,在物料提升時幾乎無回料和挖料現象,因此無效功率少。
2、提升范圍廣。這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料,密封性好,環境污染少。
3、運行可靠。先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升度高,提升機運行平穩,因此可達到較高的提升高度。
4、使用壽命長。提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。

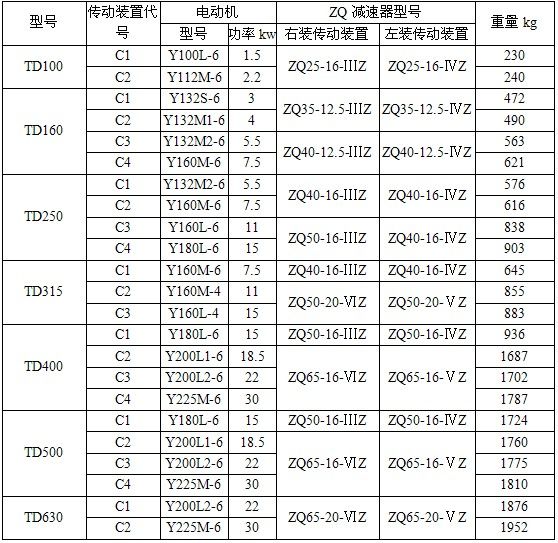

TD型斗式提升機驅動配備表:
五、TD型斗式提升機技術參數:
注釋:
1、表中斗容為計算斗容,輸送量按填充系數0.6計算得出。
2、料斗用途為:
淺料斗:輸送潮濕、易結塊、難拋出的物料。如濕沙、濕煤等。
深料斗:輸送干燥的、松散的、易拋出的物料。如水泥、煤塊、碎石、石英砂等。

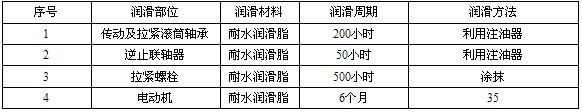

各部位潤滑周期:
